Контейнерная ДЭС 320 кВт в Московской области: АВР, контейнер и размещение
В материале показываем, как общий запрос на резервное электроснабжение превратился в готовую контейнерную ДЭС: с выбранным исполнением, автоматикой, встроенным АВР и понятными требованиями к размещению. Техническая проработка на старте помогла определить, какая станция подойдёт объекту по нагрузке, условиям установки и дальнейшему обслуживанию.
Запрос был связан с резервным электроснабжением объекта, но на старте требовалось определить мощность станции, подходящее исполнение для площадки, схему автоматического ввода резерва, пространство для обслуживания и степень готовности оборудования при передаче.
ДЭР проработал несколько вариантов и остановился на контейнерной дизельной электростанции мощностью 320 кВт. Такое решение дало запас по мощности, защиту оборудования от внешних условий, удобный доступ к узлам станции и возможность работы в автоматическом режиме.
Подбор станции: мощность, контейнер и автоматика

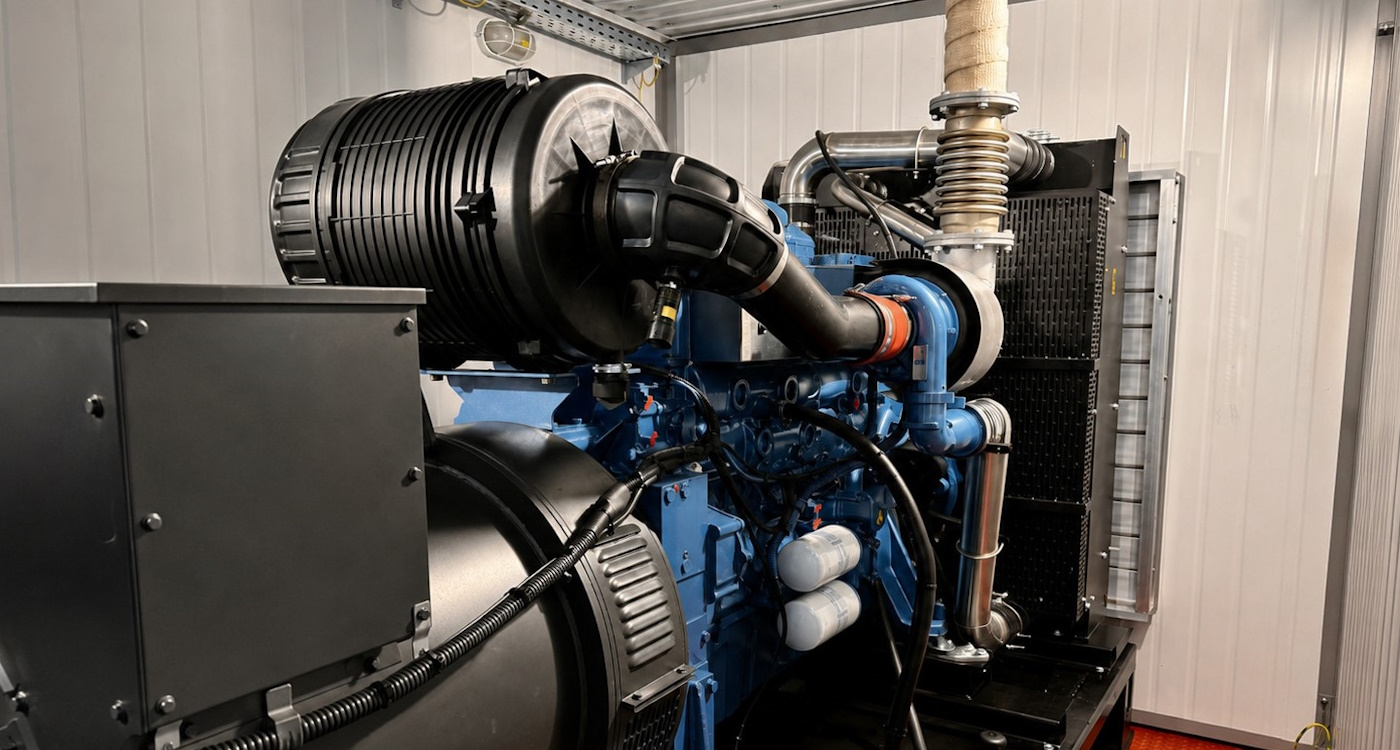

Для поставки была подобрана дизельная электростанция ЭД320С-Т400-50-2РН-G1 на базе двигателя Baudouin. Это решение подошло по мощности, исполнению и составу автоматики: станция рассчитана на резервирование объекта, размещение в контейнере и работу по заданному алгоритму при пропадании основной сети.
Ключевые характеристики станции:
— номинальная мощность — 320 кВт / 400 кВА;
— максимальная мощность — 352 кВт / 440 кВА;
— напряжение — 230/400 В;
— частота — 50 Гц;
— двигатель — Baudouin 6M21;
— силовой генератор — EvoTec TCU;
— номинальный ток — 577,35 А;
— частота вращения — 1500 об/мин;
— топливный бак — 1000 л;
— исполнение — утеплённый блок-контейнер;
— система управления — 2-я степень автоматизации со встроенным АВР.
Такую конфигурацию выбрали из-за сочетания четырёх факторов: запас по мощности, автоматический режим работы, контейнерное исполнение и готовая инженерная комплектация. Станция подходит для резервирования объекта, где генератор должен стать частью существующей системы электроснабжения и корректно работать вместе с автоматикой.
Контейнер как часть готового решения

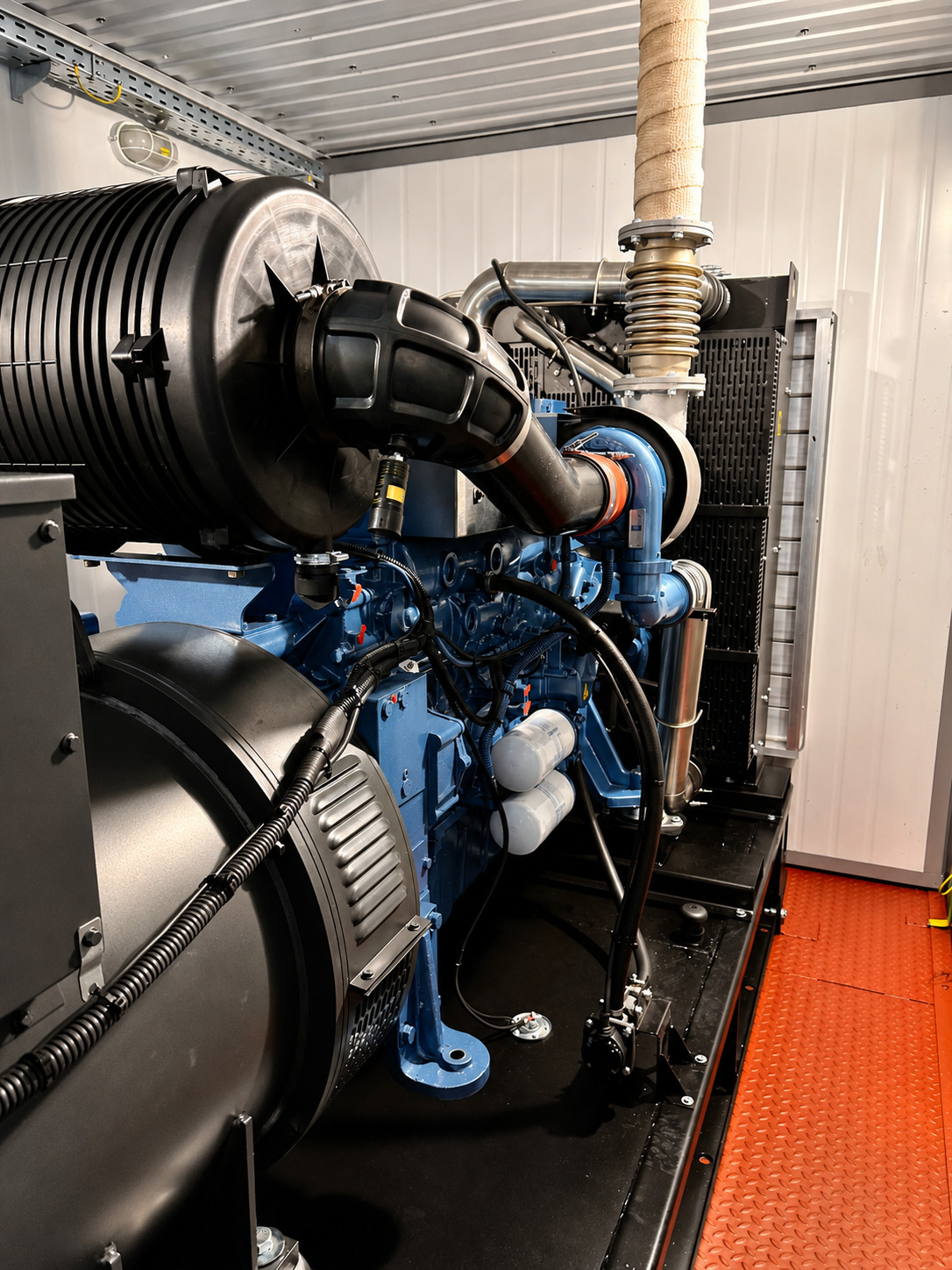

Для станции мощностью 320 кВт контейнерное исполнение особенно важно. Оборудование крупное, требует доступа к двигателю, генератору, шкафу управления, аккумуляторным батареям, системе охлаждения, топливной части и газовыхлопу.

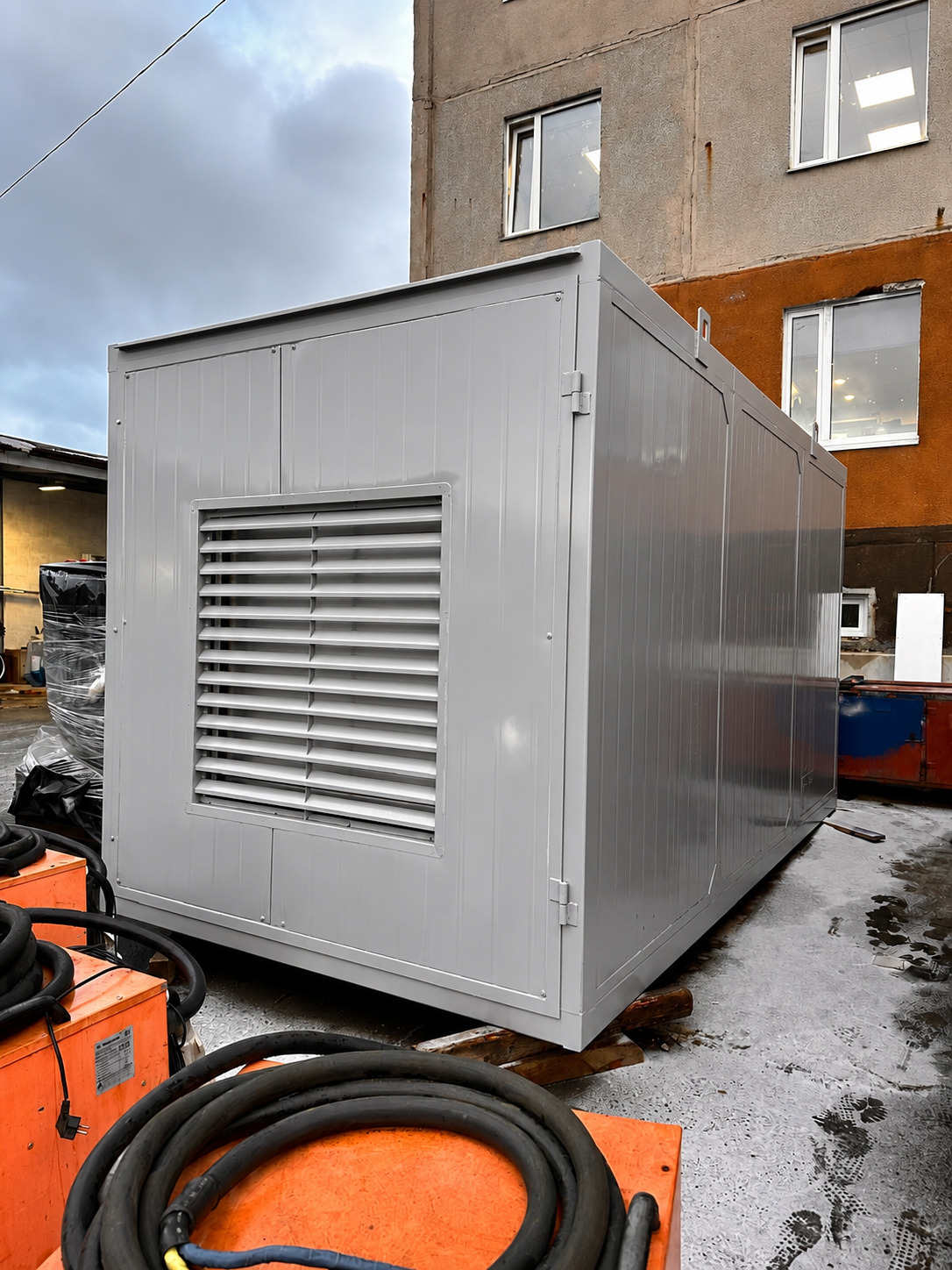

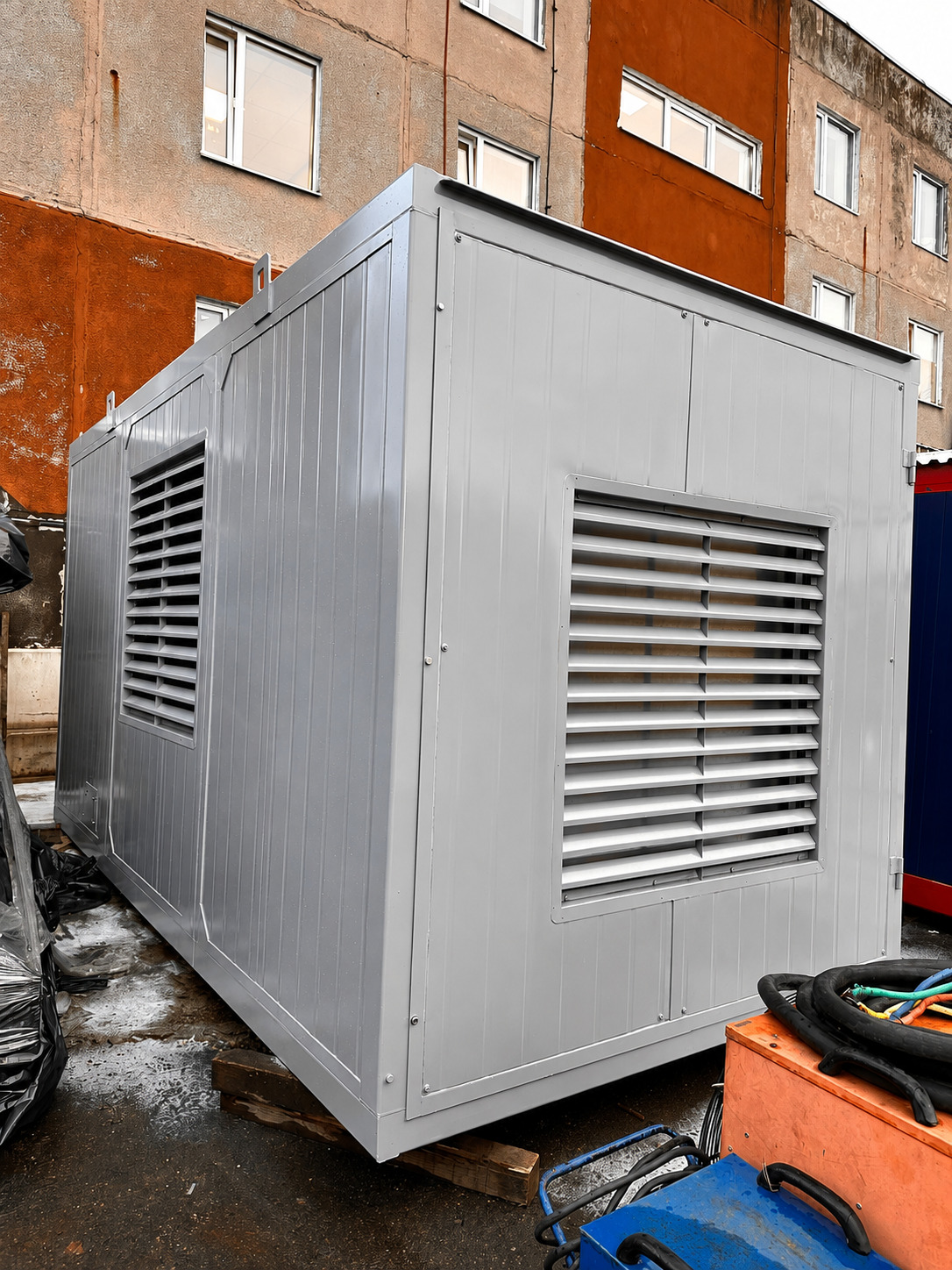

В поставке был предусмотрен утеплённый блок-контейнер с силовым металлическим каркасом, сэндвич-панелями, утеплённым полом, вентиляционными клапанами с электроприводом, отоплением, освещением и средствами пожарной безопасности.
Такое исполнение помогает разместить станцию на подготовленной площадке и упростить дальнейшую эксплуатацию: персоналу удобнее проводить осмотры, выполнять регламентные работы и контролировать состояние оборудования.
Автоматика и АВР: резерв должен включаться без лишних действий
Отдельное значение в этом проекте имела автоматика. Для резервного электроснабжения важно, чтобы станция могла вырабатывать электроэнергию, корректно включалась при исчезновении основной сети и возвращала объект на сетевое питание после восстановления напряжения.

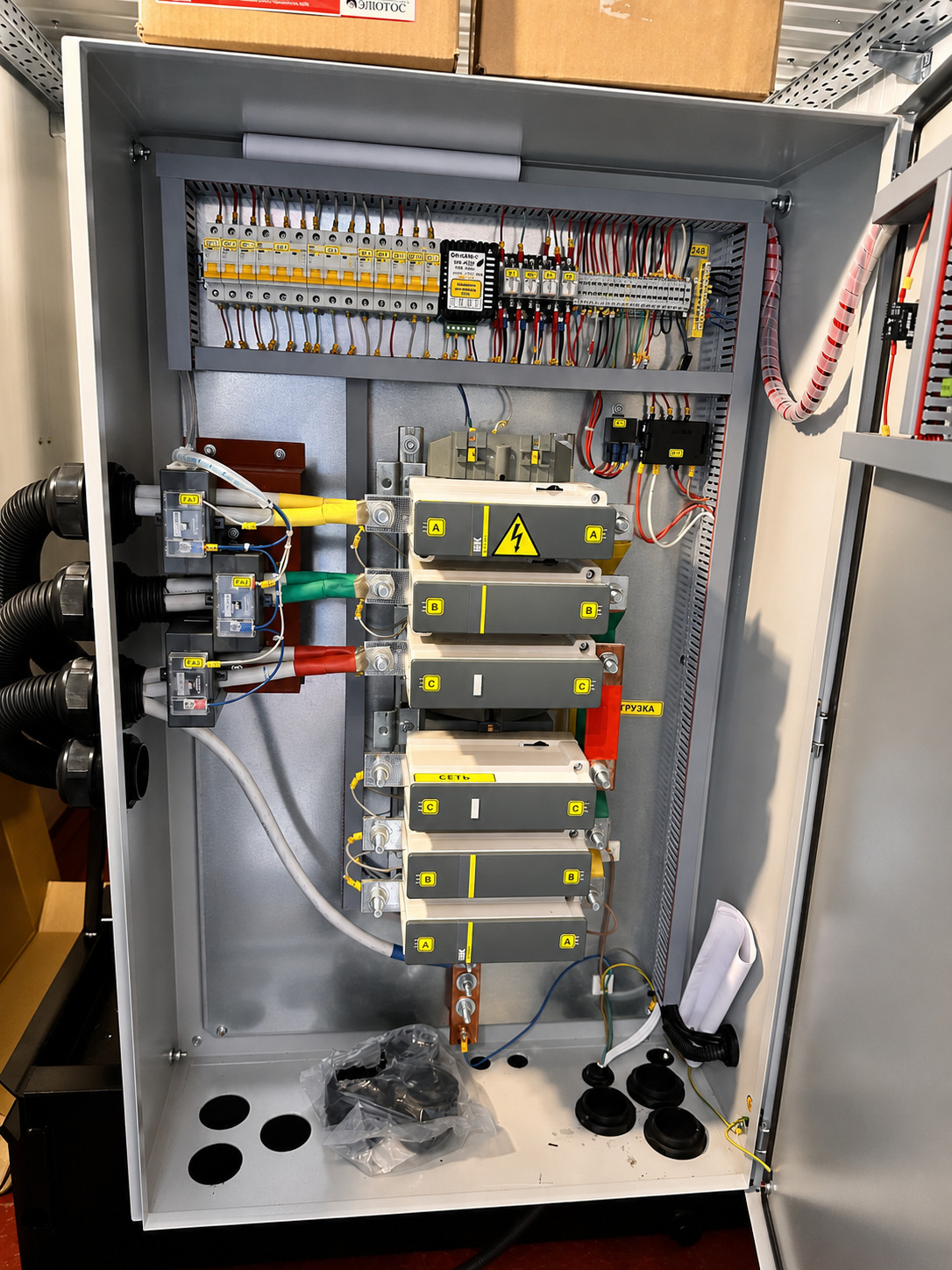

В комплектацию вошёл шкаф управления по 2-й степени автоматизации со встроенным АВР. Такая схема позволяет запускать электростанцию при пропадании питания, переводить нагрузку на генератор, контролировать параметры работы и останавливать агрегат при восстановлении основной сети.
Для объекта это снижает зависимость от ручного вмешательства. Если сеть пропадает, резервная система должна отработать по заданному алгоритму: запустить двигатель, вывести станцию на рабочий режим, переключить нагрузку и обеспечить питание потребителей.
Что вошло в поставку
ДЭР поставил контейнерную дизельную электростанцию в рабочей комплектации для дальнейшего размещения на объекте. В поставке были объединены сам генераторный агрегат, системы управления, контейнерное исполнение и инженерные элементы, необходимые для эксплуатации станции на площадке.
В состав станции вошли:

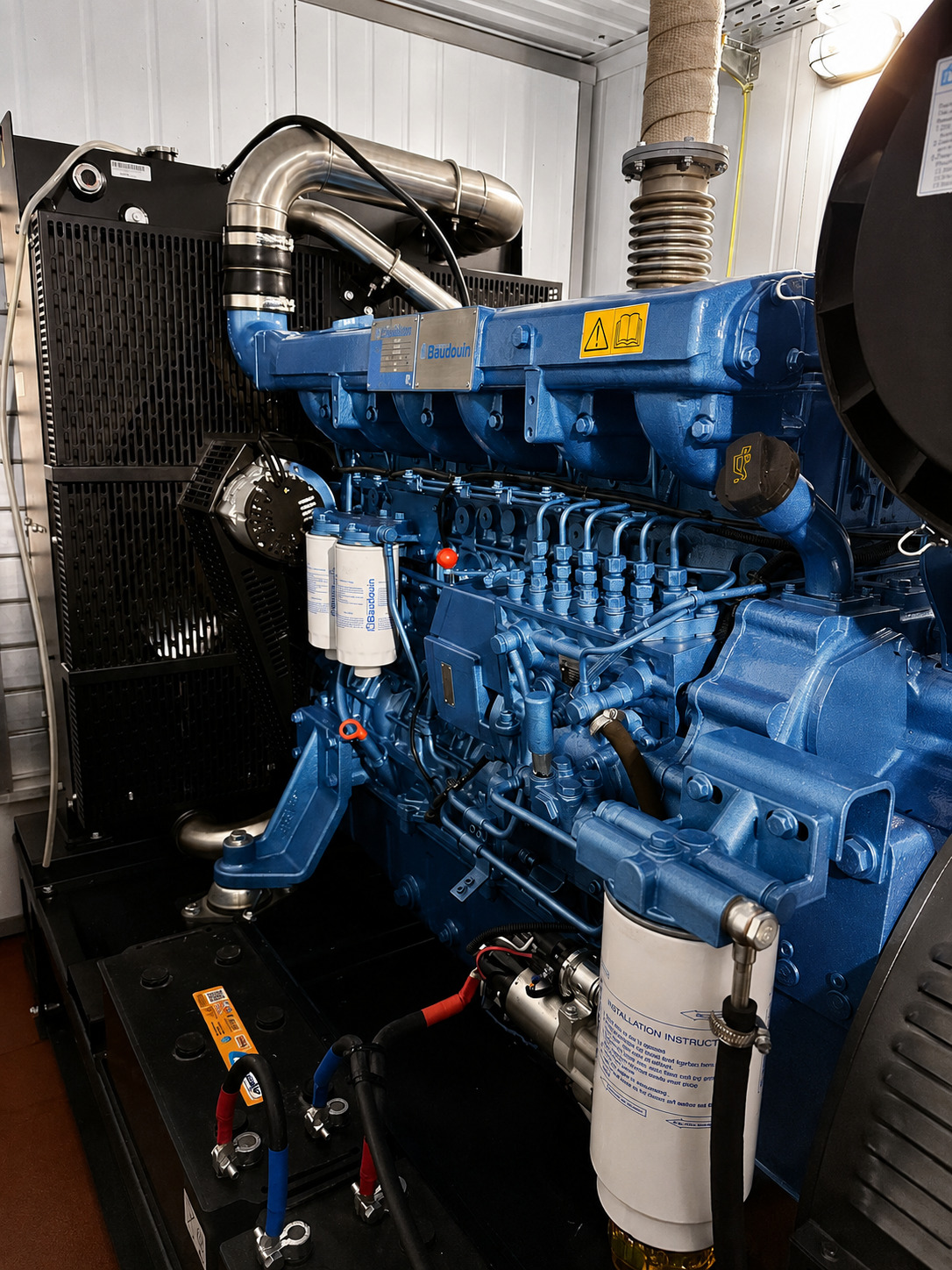

— двигатель Baudouin 6M21;
— синхронный генератор EvoTec TCU;
— шкаф управления ШУАД-320.2;
— встроенный АВР;
— базовая рама с виброопорами;
— система впуска с воздушным фильтром;
— система газовыхлопа с промышленным глушителем;
— система охлаждения с радиатором;
— электрический подогрев охлаждающей жидкости;
— топливная система с баком;
— комплект аккумуляторных батарей и подзарядное устройство;
— утеплённый блок-контейнер с освещением, отоплением, вентиляцией и пожарной защитой.
Такой состав позволяет передать на объект станцию, подготовленную к подключению и дальнейшему обслуживанию.
Что было важно учесть при размещении
Контейнерная электростанция требует заранее подготовленной площадки. Для нормальной работы станции нужны основание, доступ для обслуживания, подключение кабелей, заземление, организация выхлопа и свободные зоны для вентиляции.
Особое внимание уделяется воздухообмену: дизельному двигателю и радиатору нужен стабильный приток и отвод воздуха. Если контейнер установлен без учёта вентиляционных зон, оборудование может работать с нарушением температурного режима.
Со стороны ДЭР были учтены модель станции, мощность и условия её будущего размещения. Такой подход помогает передать оборудование с понятными требованиями к установке и снизить риск доработок уже после поставки.
Результат
«ДизельЭнергоРесурс» поставил для объекта в Московской области контейнерную дизельную электростанцию промышленного класса: 320 кВт, двигатель Baudouin 6M21, встроенный АВР, утеплённый блок-контейнер и инженерные системы для дальнейшей эксплуатации на площадке.
Заказчик получил подготовленное решение для резервного электроснабжения: станцию с автоматикой, защитой от внешних условий, доступом к обслуживанию и понятными требованиями к размещению. Такая комплектация позволяет быстрее перейти к подключению и дальнейшей работе с оборудованием на объекте.
Итоги проекта
— Для объекта в Московской области была поставлена контейнерная дизельная электростанция на базе двигателя Baudouin.
— ДЭР выполнил техническую проработку задачи, помог определить подходящую конфигурацию, выбрал контейнерное исполнение, станцию с 2-й степенью автоматизации, встроенным АВР, системой отопления, вентиляции, освещения и пожарной безопасности.
— Проект показал: надёжность резервного электроснабжения формируется мощностью генератора, режимом нагрузки, запасом по двигателю, автоматикой, контейнерным исполнением, условиями размещения, доступом к обслуживанию и подготовкой площадки к дальнейшей эксплуатации.
Что важно проверить перед выбором контейнерной ДЭС
Перед покупкой контейнерной дизельной электростанции важно заранее определить несколько вещей: реальную нагрузку объекта, режим работы резерва, место установки, требования к АВР, условия обслуживания и ограничения площадки.
Для станций мощностью 300–320 кВт особенно важны запас по мощности, вентиляция контейнера, доступ к агрегату, пожарная безопасность и понятная схема подключения. Если эти вопросы проработаны до поставки, оборудование проще ввести в работу и обслуживать в дальнейшем.
Практика ДЭР показывает: контейнерная дизельная электростанция должна подбираться как часть инженерной системы объекта. Здесь важны киловатты, размещение станции, алгоритм запуска при аварии сети, удобство обслуживания и безопасность работы персонала с оборудованием.
