Модернизация энергокомплекса на высоковольтных дизельных генераторах 6,3 кВ: кейс золотодобывающего предприятия на Дальнем Востоке

Надёжное электроснабжение на удалённых промышленных объектах, особенно на объектах золотодобычи и переработки руды, — это не просто установка дизельного генератора. Это комплексная система, в которой важны высоковольтные дизельные генераторы, параллельная работа ДГУ, автоматизация, мониторинг, корректная работа высоковольтных ячеек, грамотный ввод в эксплуатацию и устойчивая эксплуатация в тяжёлых климатических условиях.

В этой статье мы рассказываем о поэтапной модернизации многомашинного энергокомплекса одного из золотодобывающих предприятий Дальнего Востока. На объекте применяются высоковольтные ДГУ 6,3 кВ, система параллельной работы и комплексная автоматизация на базе DEIF AGC222 и DEIF AGC150 Ext. Цель материала — показать, как на практике строится устойчивая система электроснабжения для объектов добычи золота, какие технические сложности возникают в реальной эксплуатации и как их можно решать без потери управляемости и надёжности.

Коротко о проекте

Объект расположен в Хабаровском крае / на Дальнем Востоке и обеспечивает электроснабжение подземного рудника, объектов добычи золота и золотоизвлекательной фабрики. Для золотодобывающего предприятия устойчивое электроснабжение напрямую влияет на непрерывность технологического цикла, переработку руды и выпуск готового продукта.

Условия эксплуатации — Крайний Север, высота порядка 1000 м, сложная логистика, ограниченные окна для поставок и работ.

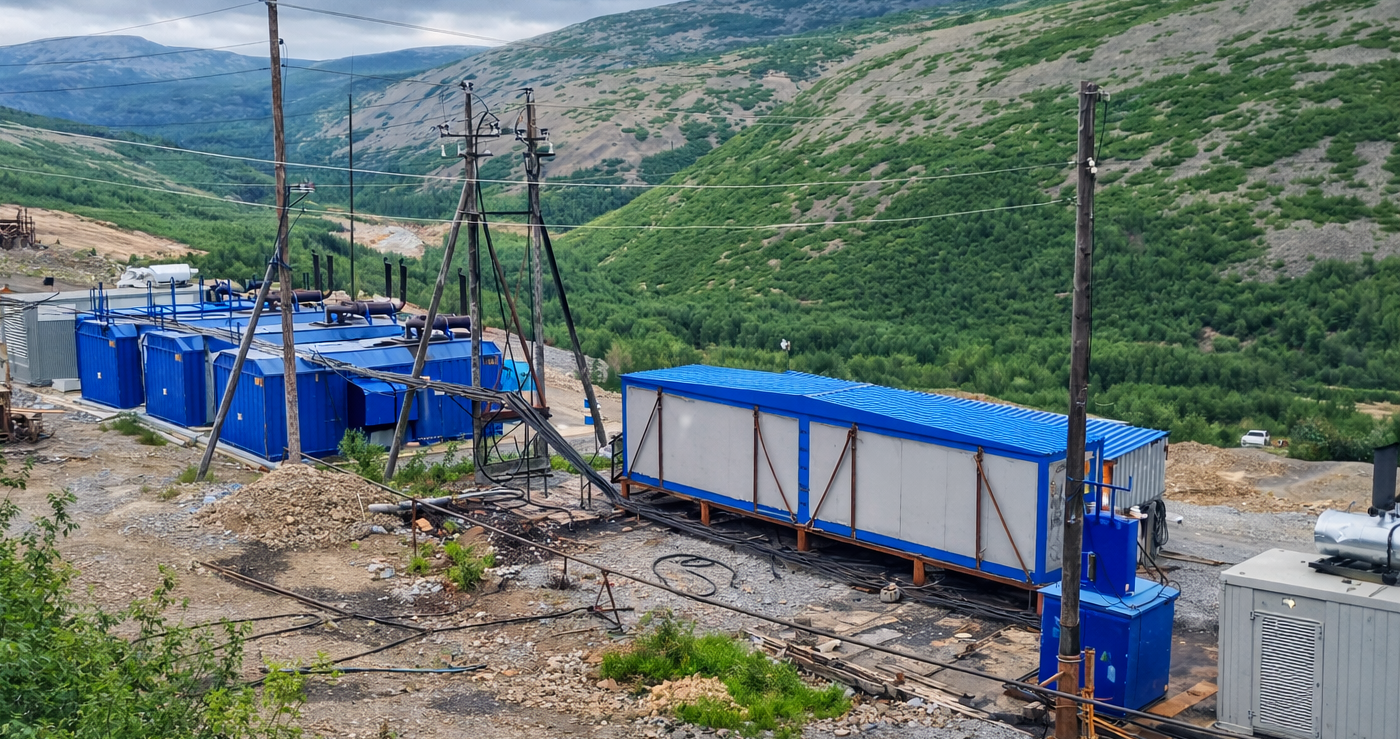

Сегодня энергокомплекс работает на высоковольтной инфраструктуре 6,3 кВ с ЗРУ 6,3 кВ и парком высоковольтных дизельных генераторов. Критичные потребители — дробилки и шаровые мельницы 200–400 кВт с тяжёлыми пусковыми режимами, где особенно важны синхронизация, распределение нагрузки (P/Q) и устойчивая параллельная работа ДГУ.

Зачем здесь потребовалась модернизация

На удалённых производственных площадках недостаточно просто иметь резервный дизельный генератор. Для золотодобычи критично, чтобы энергокомплекс был не только мощным, но и управляемым: без разнородной автоматики, нестабильной параллельной работы и «слепой» эксплуатации без мониторинга.

Для объектов добычи золота сбой энергоснабжения означает не только риск аварийного останова, но и нарушение процессов добычи, транспортировки и переработки золотоносной руды.

Поэтому модернизация энергокомплекса включала:

• автоматизацию и унификацию управления;
• мониторинг и диспетчеризацию;
• настройку корректной параллельной работы ДГУ;
• доработку логики высоковольтных ячеек и измерительных цепей;
• повышение общей ремонтопригодности и устойчивости системы.

Архитектура управления: как устроена система

• На низковольтной части (0,4 кВ), до пожара 02.2025, применялись контроллеры DEIF AGC222, межконтроллерная связь была организована по CANbus, операторский уровень — АРМ.
• На высоковольтной части (6,3 кВ) управление унифицировано на DEIF AGC150 Ext с интеграцией с ЗРУ 6,3 кВ и высоковольтными ячейками.
• После пожара 02.2025 АРМ был утрачен, и в качестве временного решения применялось ПО DEIF USW.

CAN-шина — критичный канал обмена для параллельной работы; отказ связи ведёт к аварийным сценариям.

Поэтапная модернизация энергокомплекса

Этап 1 — старт автоматизации и мониторинга (0,4 кВ)

На первом этапе ДГУ Denyo 0,4 кВ работали на общую шину 0,4 кВ, далее мощность передавалась на два повышающих трансформатора, работающих в параллели, а питание потребителей подавалось по высоковольтным линиям.

На тот момент основными проблемами были:

• ручная синхронизация и ручное распределение нагрузки;
• дискретное управление оборотами;
• внешняя настройка напряжения;
• неисправности части датчиков и приборов.

В рамках модернизации:

• на ДГУ Denyo установили контроллеры DEIF AGC222;
• объединили систему по CANbus;
• внедрили АРМ оператора для мониторинга и управления;
• закрепили эксплуатационный регламент под тяжёлые пуски и переменную нагрузку.

Результат — управляемая многомашинная параллель и базовый уровень централизованного мониторинга.

Этап 2 — обновление парка 0,4 кВ и развитие АРМ

Следующим шагом стала поэтапная замена части парка на FNG560 (0,4 кВ) с двигателями Volvo Penta. Эти ДГУ поставлялись изначально с DEIF AGC222, что упростило интеграцию и сохранило единый подход к управлению на низковольтной части.

Параллельно развивался АРМ: подключались новые ДГУ, расширялось отображение параметров и статусов, добавлялись диагностические данные, считываемые через ECU.

Результат — рост доступной мощности низковольтной генерации до 4,5 МВт и повышение наблюдаемости системы.

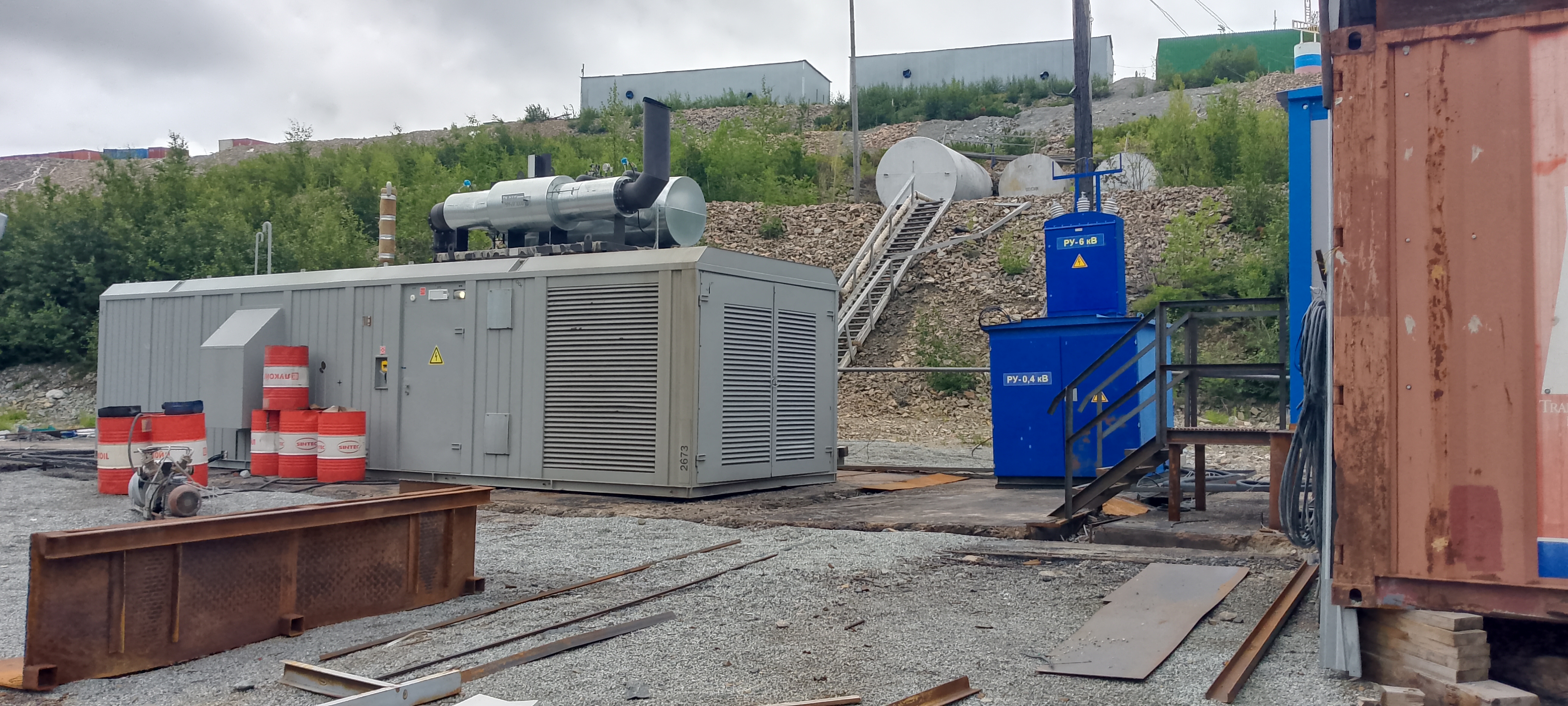

Этап 3 — переход к высоковольтным дизельным генераторам 6,3 кВ

На этом этапе в состав энергокомплекса были введены высоковольтные дизельные генераторы 6,3 кВ на базе Cummins KTA50-G3. Штатная система Power Command 3300 оказалась неудобной для интеграции в уже существующую архитектуру.

Ключевой момент: после ввода высоковольтной части энергокомплекс работал как единая система — низковольтные ДГУ (0,4 кВ) и высоковольтные ДГУ (6,3 кВ) совместно делили общую нагрузку/мощность предприятия. Для этого все контроллеры низковольтных и высоковольтных ДГУ были объединены в единый контур по общей CAN-шине.

Основные сложности этого этапа:

• оборудование «с хранения» требовало глубокой ревизии;
• вопросы фазировки и корректности измерительных цепей ТТ/ТН;
• несовместимость Power Command с принятой архитектурой;
• рост сети и повышение требований к устойчивости связи.

Решение:

• замена Power Command 3300 на систему управления на базе контроллеров DEIF AGC150 Ext;
• мероприятия по устойчивости связи, включая репитеры и питание;
• переход операторского уровня на Ethernet TCP/Modbus для снижения задержек мониторинга.

Результат — унифицированная автоматизация высоковольтных ДГУ и повышение устойчивости параллельной работы на 6,3 кВ.

Этап 4 — гибридная схема в условиях ограничений поставок

В дальнейшем в энергокомплекс была введена ещё одна ВВ-ДГУ с Power Command 3300. Из-за ограничений по комплектующим и поставкам пришлось применять гибридную архитектуру.

В этой конфигурации Power Command сохранился как нижний уровень, а DEIF AGC150 Ext использовался как надстройка для параллельной работы.

При этом AGC150 Ext формирует задания P/Q и участвует в логике включения ВВ выключателя, обеспечивая управляемость системы при сохранении Power Command в составе оборудования.

Результат — развитие энергокомплекса без остановки проекта из-за дефицита отдельных компонентов.

Этап 5 — стабилизация, расширение и доведение до промышленного уровня

На этом этапе велась системная инженерная работа:

• диагностика и устранение неисправностей;
• корректировка уставок под фактическую нагрузку и состояние оборудования;
• ввод новых ДГУ и интеграция с общей архитектурой.

Ключевые события:

• ввод ДГУ №10 с унификацией на DEIF AGC150 Ext и доработкой цепей управления ВВ-ячейкой;
• ввод ДГУ №11 и её интеграция в систему;
• ремонтно-диагностические работы по автоматике и высоковольтным ячейкам.

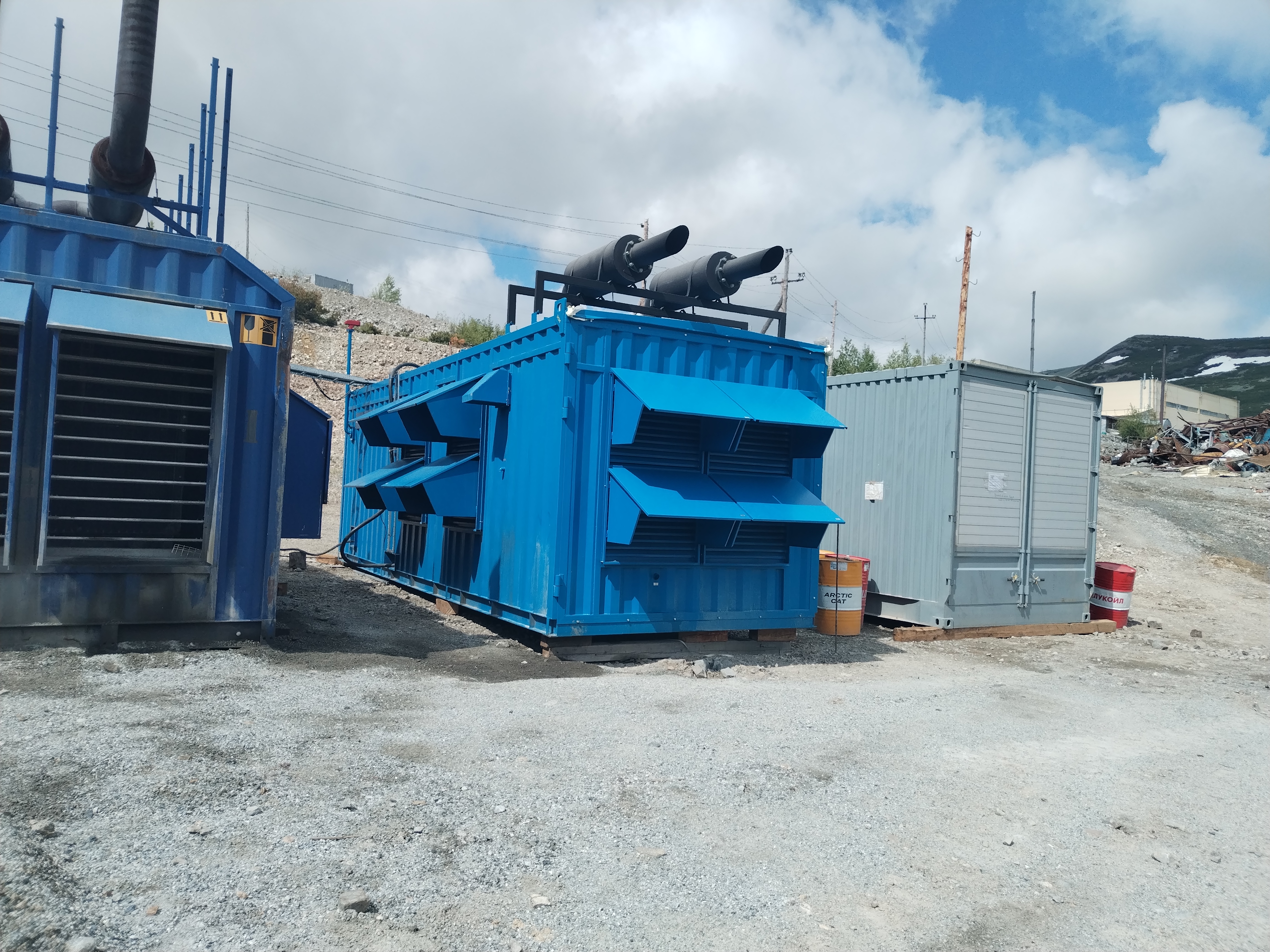

Именно в этот период практика эксплуатации особенно чётко показала, что для контейнерных ДГУ в северных условиях критична корректная работа систем обогрева, вентиляции, воздухообмена и собственных нужд, поскольку они напрямую влияют на пусковую готовность ДГУ, температурный режим оборудования и устойчивость работы автоматики.

Этап 6 — пожар и восстановление на базе 6,3 кВ

В 2025 году произошёл пожар, вызванный коротким замыканием изношенного оборудования. После пожара полностью утрачена низковольтная часть (0,4 кВ) энергокомплекса, включая ДГУ 0,4 кВ и установленную на них автоматику DEIF AGC222.

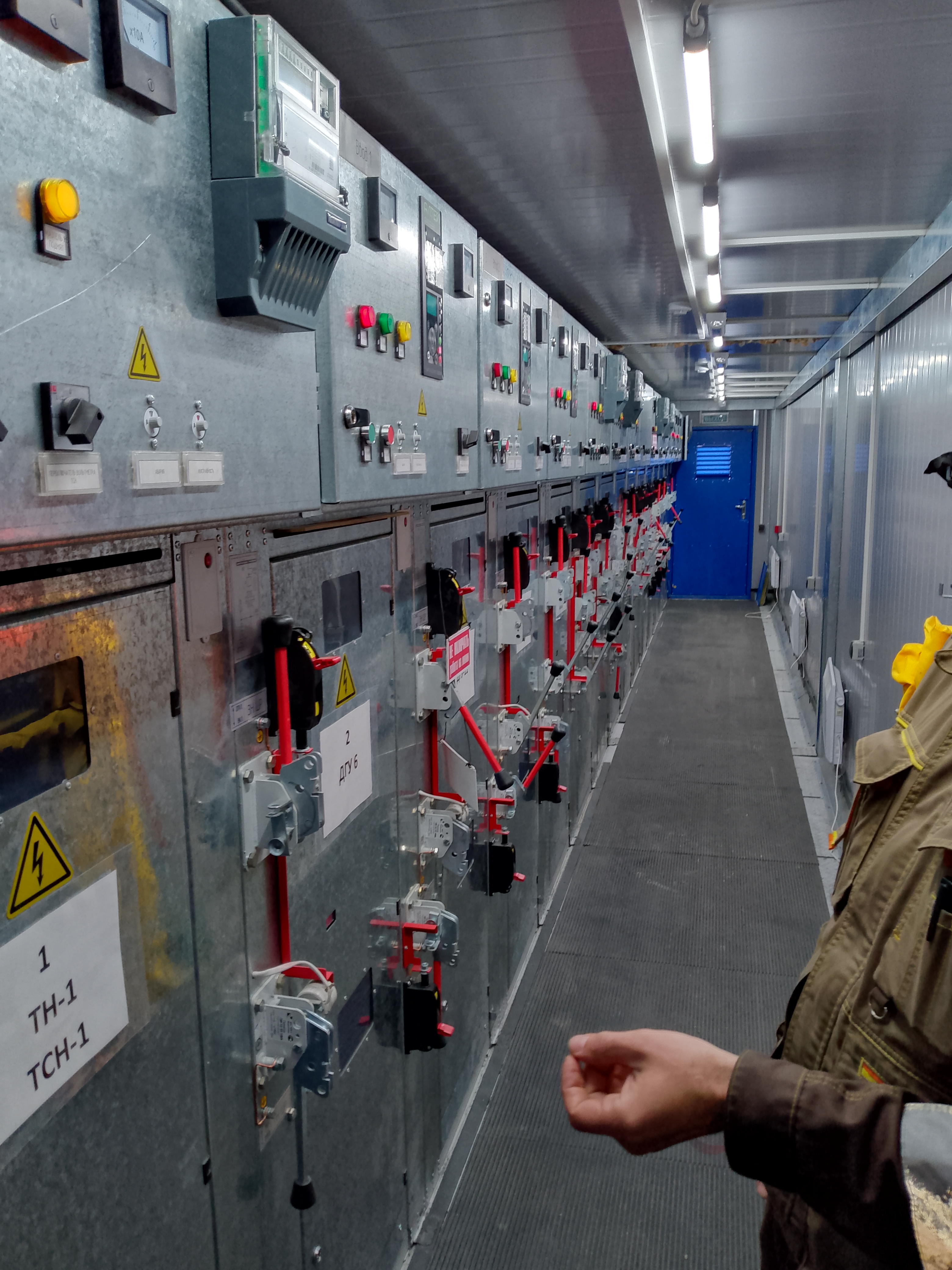

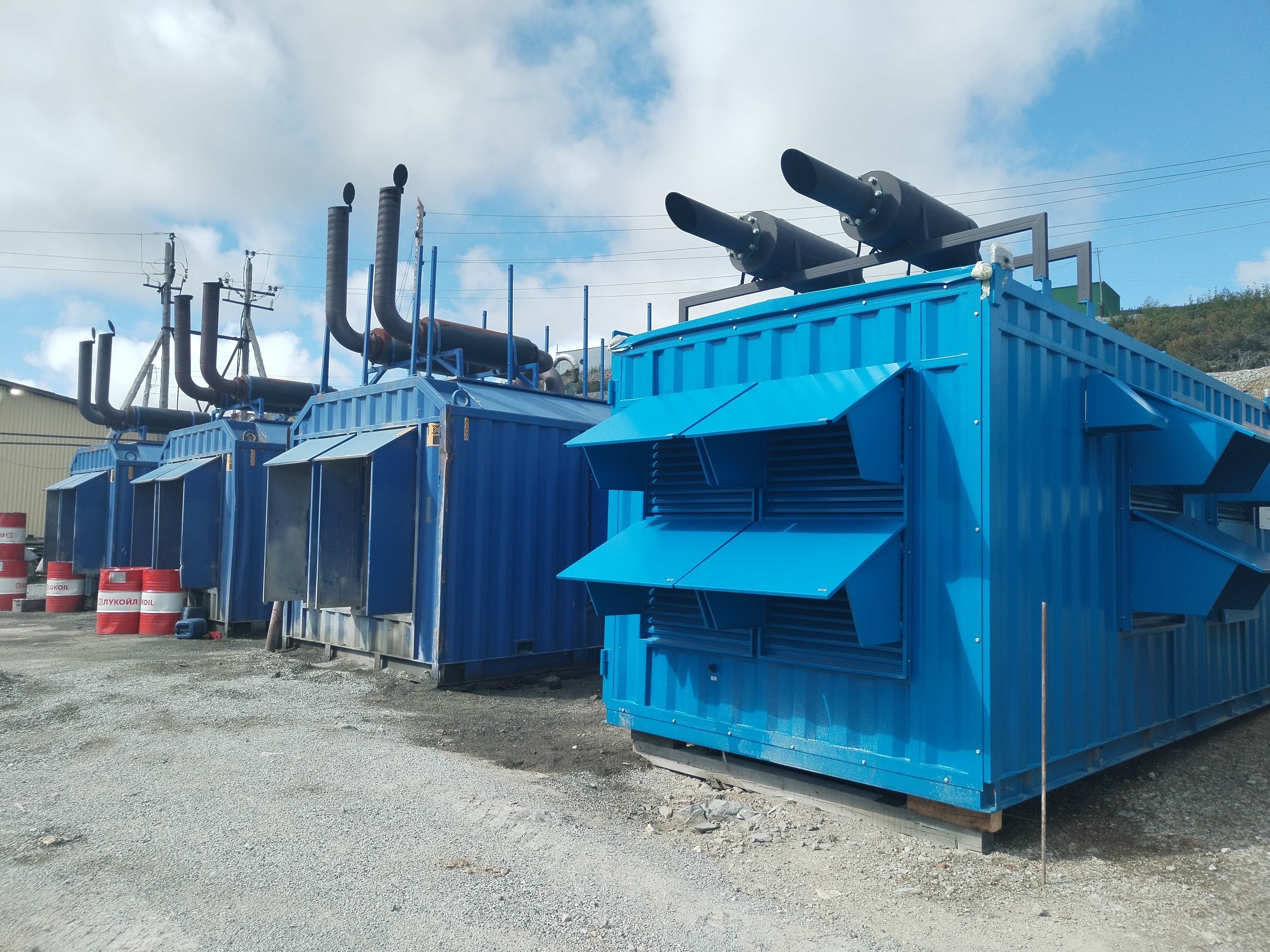

Сохранились контейнерные высоковольтные ДГУ 6,3 кВ. К моменту аварии на объект была доставлена новая ЗРУ 6,3 кВ, что позволило восстановить энергоснабжение в кратчайшие сроки. Через 4 дня энергокомплекс был вновь введён в эксплуатацию.

АРМ оператора сгорел, временно использовалось ПО DEIF USW.

Для объектов золотодобывающей отрасли это очень показательный момент: заранее подготовленная инфраструктура, понятная архитектура управления и унификация автоматики напрямую сокращают срок восстановления после аварии.

Этап 7 — аудит автоматики после восстановления

После ремонта и восстановления, включая ввод в работу одной из ДГУ после замены двигателя, был проведён аудит автоматики.

Ключевые выводы:

• унификация на DEIF AGC150 Ext подтверждена;
• параллельная работа доступна на ряде ДГУ;
• по отдельным агрегатам выявлены ограничения по части AVR и датчиков;
• часть оборудования находилась в ремонте;
• состояние инженерной инфраструктуры контейнеров подтвердилось как один из ключевых факторов эксплуатационной надёжности.

Здесь важно именно эксплуатационное значение: инженерная инфраструктура контейнера влияет не сама по себе, а напрямую определяет готовность ДГУ к работе, стабильность автоматики и устойчивость энергокомплекса в целом.

Этап 8 — расширение мощности и подготовка следующего этапа модернизации

На завершающем этапе были введены новые высоковольтные ДГУ 1 МВт / 6,3 кВ, а также выполнены доработки по контроллерам и регуляторам для совместимости с действующей системой.

Кроме того, переработали цепи управления высоковольтными ячейками — устранили зависимость управляемости ячейки от питания собственных нужд контейнера, что критично для устойчивой параллельной работы.

По итогам эксплуатации была сформирована задача на следующий этап развития — новый АРМ оператора с объединением данных и управления по ДГУ и контроллерам высоковольтных ячеек.

Технические сложности, которые реально влияют на сроки и результат

На практике модернизация и ввод в эксплуатацию таких объектов осложняются не только схемами и настройками, но и организационными ограничениями.

Основные из них:

• ограниченные окна остановов для полноценной проверки и переключений при вводе новой ДГУ в параллель;
• отсутствие нагрузочного модуля, из-за чего часть настройки приходится выполнять на действующей шине;
• недостаточный инструментальный контроль измерительных цепей, включая вторичные цепи ТТ/ТН, что повышает риски при фазировке и синхронизации.

Для удалённых объектов добычи золота эти факторы напрямую влияют не только на сроки работ, но и на уровень пусконаладки, который удаётся безопасно выполнить в реальном производственном режиме.

Итоги проекта

До пожара 02.2025 низковольтная (0,4 кВ) и высоковольтная (6,3 кВ) части совместно питали общую нагрузку энергокомплекса, а контроллеры DEIF AGC222 и DEIF AGC150 Ext были объединены единой CAN-шиной для обеспечения согласованных режимов работы.

После пожара низковольтная часть была полностью утрачена, и дальнейшая работа энергокомплекса была восстановлена на базе ЗРУ 6,3 кВ и парка высоковольтных дизельных генераторов с унифицированной автоматикой на DEIF AGC150 Ext.

Практика эксплуатации показала, что для контейнерных ДГУ в северных условиях инженерная инфраструктура контейнера — обогрев, вентиляция, собственные нужды и пожарная защита — по влиянию на работоспособность системы сопоставима с выбором двигателя, генератора и автоматики.

Проект также показал, что для предприятий золотодобывающей отрасли надёжность энергокомплекса определяется не только мощностью ДГУ, но и качеством автоматизации, мониторинга, параллельной работы и общей инженерной проработки системы электроснабжения.

Примечание: проект реализовывался поэтапно. Автор сопровождает объект с 2018 года; с лета 2023 года работы по энергокомплексу выполняются и сопровождаются командой DER.

Что это означает для заказчиков

Этот кейс — про высоковольтные дизельные генераторы, модернизацию энергокомплекса, автоматизацию, мониторинг, ввод в эксплуатацию и устойчивую параллельную работу ДГУ на реальном объекте золотодобычи.

Для золотодобывающих предприятий, горнодобывающих объектов и других удалённых производственных площадок такие решения критичны для стабильной добычи, переработки руды и непрерывности технологических процессов.

Если на объекте требуется:

• модернизация энергокомплекса на базе высоковольтных ДГУ 6–10 кВ;
• организация или восстановление параллельной работы ДГУ;
• автоматизация на DEIF AGC222 / DEIF AGC150 Ext;
• настройка распределения P/Q, логики включения выключателей и интеграции с ЗРУ;
• внедрение мониторинга, диспетчеризации и операторского уровня;
• ввод в эксплуатацию, доработка высоковольтных ячеек и вторичных цепей,

то команда ДизельЭнергоРесурс (DER) готова брать такие объекты на сопровождение: от обследования и ТЗ до модернизации, пусконаладки, сервисного сопровождения и дальнейшего развития системы.

Особенно востребованы такие работы на объектах золотодобычи, горнорудной отрасли, переработки руды и других удалённых производственных площадках, где критична надёжность высоковольтного электроснабжения.

Практические выводы по результатам проекта

• ДГУ «с хранения» почти всегда требуют глубокой ревизии до ввода в параллель: проверки консервации, измерительных цепей, узлов управления и готовности к синхронизации.
• Контейнерная инфраструктура столь же важна, как двигатель и генератор. Для северной эксплуатации это не второстепенный вопрос, а часть общей работоспособности энергокомплекса.
• Инженерные компромиссы неизбежны, но задача исполнителя — сохранить управляемость и надёжность системы даже при ограничениях по ЗИП, логистике и доступным окнам работ.
• CANbus и кабельная инфраструктура требуют такого же внимания, как силовая часть. Использование неподходящего кабеля, особенно с моножилой в вибронагруженных точках, может приводить к отказам связи и аварийным остановам при параллельной работе.
• Перед вводом ДГУ в параллель необходимо по возможности планировать окна остановов, использовать нагрузочный модуль или временную нагрузку и обеспечивать инструментальную проверку вторичных цепей ТТ/ТН высоковольтных ячеек.

Сноска: сокращения

• ECU — электронный блок управления двигателем (Engine Control Unit), источник диагностических сообщений и параметров двигателя.
• CAN (CANbus) — промышленная шина обмена данными (Controller Area Network) между контроллерами; используется для координации параллельной работы.
• ТТ — трансформатор тока.
• ТН — трансформатор напряжения.
• ДГУ — дизель-генераторная установка.
• ЗРУ — закрытое распределительное устройство.
• ВВ / НН — высокое / низкое напряжение.
• АРМ — автоматизированное рабочее место оператора.
• P/Q — активная и реактивная мощность в параллельной работе.
