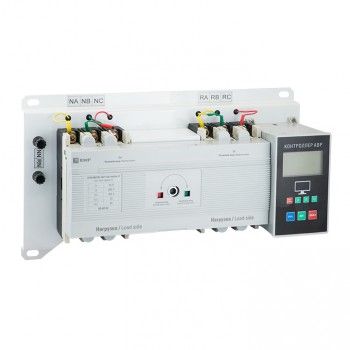

Устройство АВР выполнено в виде моноблока и состоит из контактного блока, блока управления и двух силовых автоматических выключателей в литом корпусе. На блоке управления имеется рычаг ручного переключения. Такая конструкция позволяет уменьшить высоту и площадь установки АВР.
Устройство автоматического ввода резерва АВР-200А-04-02 на базе моноблока EKF в Ярославле
Описание
Характеристики
| Номинальная мощность, кВт | 100 |
| Номинальный ток, А | 200 |
| Напряжение питания, В | 800 |
| Число фаз | 3 |
| Количество вводов | 2 |
| Режим работы | Автоматический/ручной |
| Вариант исполнения | Моноблок |
| Коммутация силовых цепей | Автоматы с моторным приводом |
| Комплектующие | EKF |
| Частота, Гц | 50 |
| Контролируемые параметры напряжения | превышение допустимых порогов Umin / Umax |
| Алгоритм работы | Может быть настроено на несколько программ переключения: электросеть-электросеть, электросеть-генератор |
| Регулировка задержки переключения с ввода 1 на ввод 2 и обратно | 0-30 сек. |
| Тип блокировки | Электрическая; Механическая |
| Диапазон рабочих температур | -5⁰С до +40 ⁰С |
| Степень защиты корпуса | IP30 |
| Размеры (ВхШхГ), мм | 240х470х190 |
| Масса, кг | 5 |
| Гарантия | 1 год |
