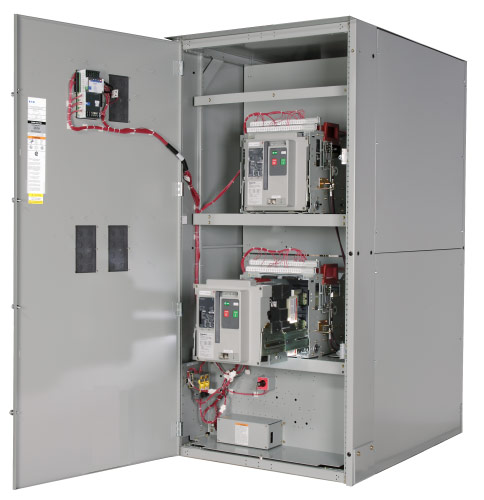

Шкаф АВР-6300А-03-03-SE на базе воздушных силовых выключателей Schneider Electric в Ярославле

Описание

Существует несколько типовых схем АВР для генератора, каждая из которых обладает своими преимуществами, выбирайте ту, которая наиболее полно отвечает вашим условиям, либо проконсультируйтесь с нашим инженером для подбора наиболее оптимального решения.

Исполнение "03- Контроль ввода №1 и №2 с выбором приоритета"

Схема управления АВР контролирует параметры эл. энергии на вводах «Сеть 1» и «Сеть 2», при отклонениях параметров ввода «Сеть 1», переключение на ввод «Сеть 2» производится только при соответствии заданным параметрам напряжения на вводе «Резервный». Преимущества – возможность полного контроля параметров сети на основном и резервном вводе, возможность выбора приоритетного ввода. Недостатки – стоимость решения несколько выше, чем варианты исполнения 01 и 02

Характеристики

Номинальная мощность, кВт	3000
Номинальный ток, А	6300
Напряжение питания, В	380
Число фаз	3
Количество вводов	2
Режим работы	Автоматический
Вариант исполнения	Контроль ввода №1 и №2 с выбором приоритета
Коммутация силовых цепей	Воздушные силовые выключатели
Комплектующие	Schneider Electric
Время переключения, сек	0,4-0,8
Частота, Гц	50
Контролируемые параметры напряжения	Ток нагрузки; ток кор. зам. на землю; напряжение; мощность; коэффециент мощности; энергия (активная, реактивная); гармонические токи;, частота.
Алгоритм работы	Возможность выбора приоритетного ввода
Регулировка срабатывания по уровню напряжения	5-50% от Uном
Регулировка задержки переключения с ввода 1 на ввод 2 и обратно	0,1-60 сек.
Тип блокировки	Электрическая; Механическая
Диапазон рабочих температур	-35⁰С до +55 ⁰С
Степень защиты корпуса	IP54
Размеры (ВхШхГ), мм	1600х1800х1000
Масса, кг	800
Гарантия	1 год
